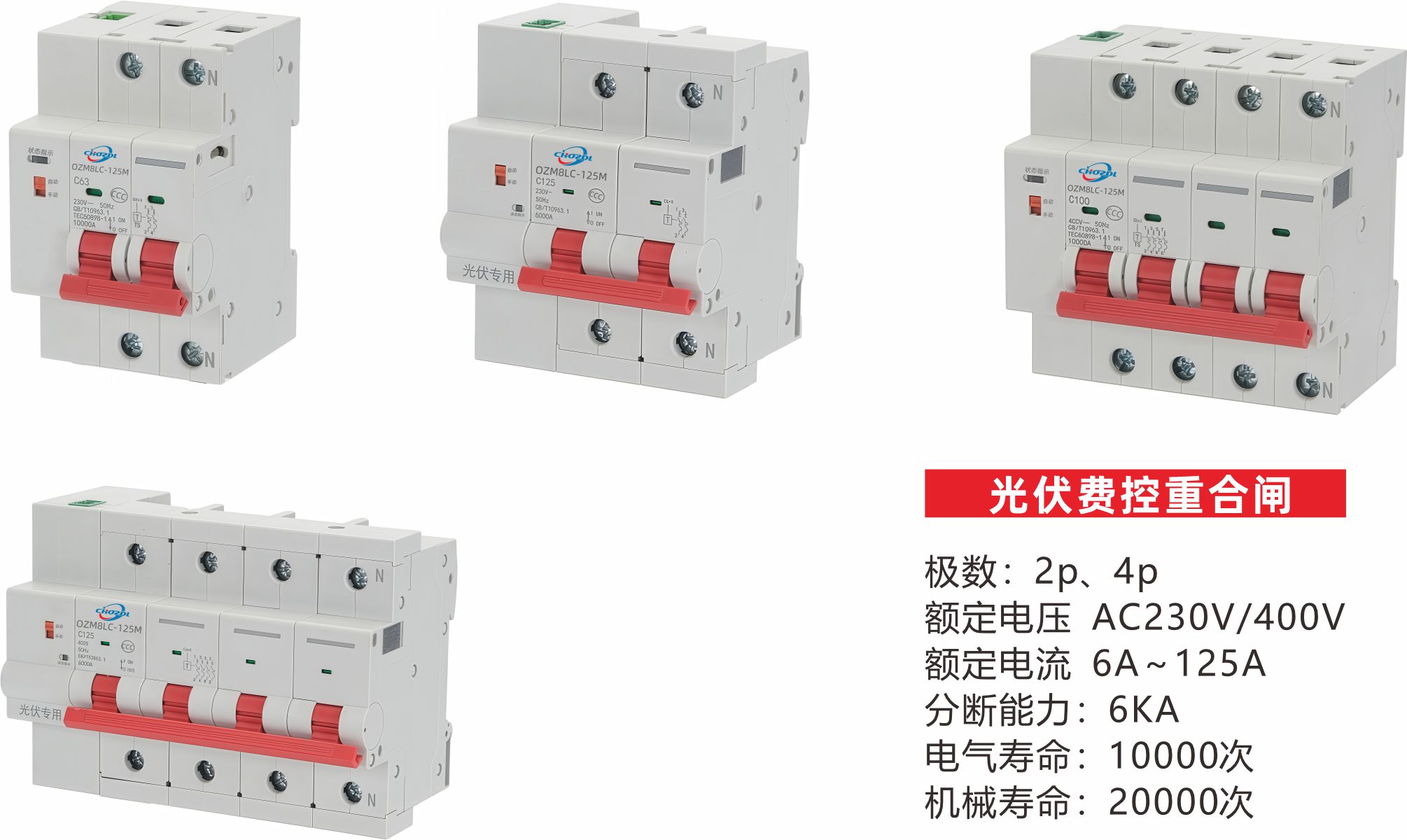

一、适用范围
光伏费控断路器为分布式电源提供孤岛保护和自动重合功能。产品适用于各种分布式新能源发电自动并网场合。该系列产品具有小体积、高分断、动作可靠、性能稳定及良好 的人机交互界面,具有安装简单,具备通过对过欠压及失压保护实现孤岛保护。
二、产品特点
1、采用模块式结构组合成整体,35mm标准导轨固定,便于快速安装、维修或更换;
2、具有手动/自动切换功能,安全可靠;
3、断路器内置各极手柄联动轴,合闸同步性好;
4、待机功耗低,节约电能、低碳环保;
5、选用C65小型断路器平台,储能式自由脱扣机构,触点快速闭合 ;储能结构经过优化,分合 闸同步性可靠、电气寿命高;
6、过压、欠压、失压、缺相保护功能与操作机构一体集成。
二、主要规格及技术参数
1、额定电压Un:230V AC(1P+N、2P),50Hz;
400V AC(3P、3P+N、4P),50Hz;
2、额定电流In:25A、 32A、40A、50A、63A、80A、100A、125A;
3、极数:单相-1P+N、2P;
三相-3P;
三相四线-3P+N、4P;
4、短路保护: C型(5In<In≤10In)、D型(10In<In≤14In);
5、额定运行短路分断能力: Icn=Ics=6KA;
6、过压保护值:290V±10V跳闸,恢复电压270V±10V;
7、欠压保护值:160V±10V跳闸,恢复电压180V±10V;
8、过压分闸延时(秒):3秒(可根据客户需求0秒~4秒设定);
9、欠压、失压分闸延时(秒):2秒~6秒(可根据客户需求0秒~10秒设定);

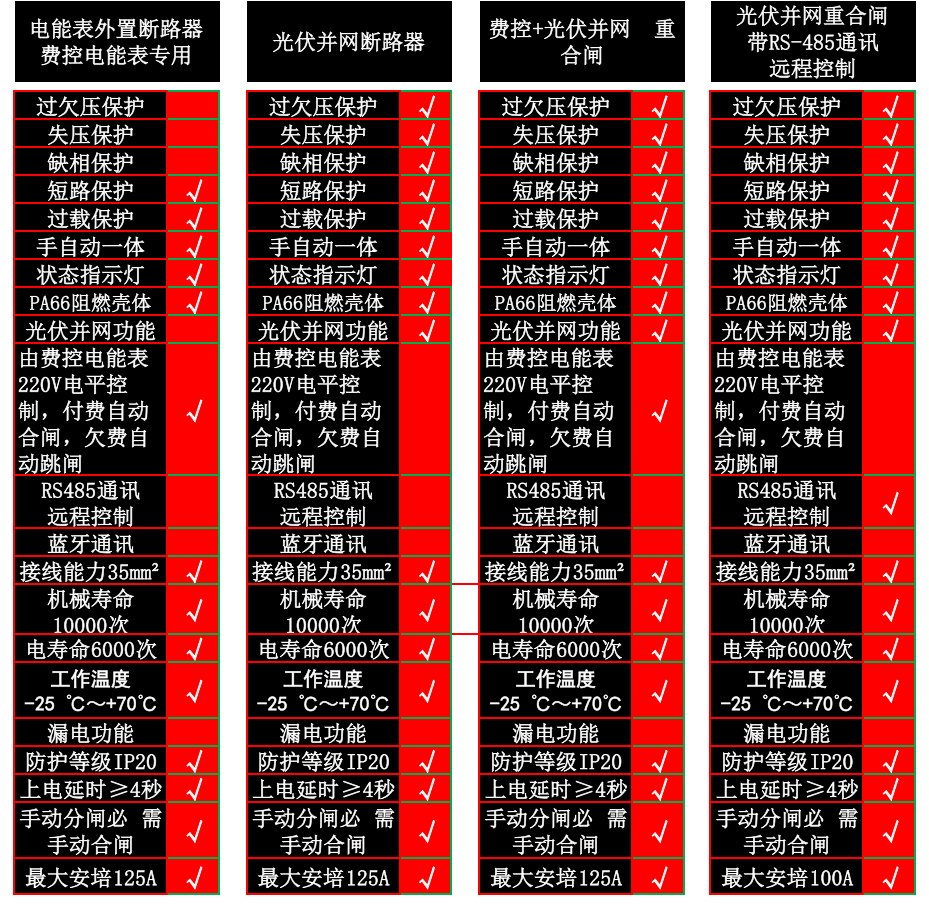

三、功能描述
1.过载保护:超过额定电流达到预定值时,断路器在预定时间内断开
2.短路保护:短路电流超过预定值时,断路器在预定时间内断开
3.手动模式:具备欠压、过压、失压跳闸、但禁止自动重合及远程控制功能
4.自动模式:具备欠压、过压、失压跳闸、远程控制自动重合闸功能
5.过压保护:电压超过预定值时,断路器在预定时间内断开
6.欠压保护:电压低于预定值时,断路器在预定时间内断开
7.失压保护:断路器进线端断电时,断路器在预定时间内断开
8.缺相保护:断路器进线端A、B、C、N项任意一项断电时,断路器在预定时间内断开
9.自动重合闸功能:电压恢复到预定值时,断路器在预定时间内自动合闸
10.远程控制:通过通讯方式发送指令实现远程控制断路器自动分、合闸
11.指⽰灯:合闸状态:红灯常亮
12.过压:红灯熄灭
13.欠压:红灯熄灭
14.失压:红灯熄灭
15.手动分闸:红灯熄灭
